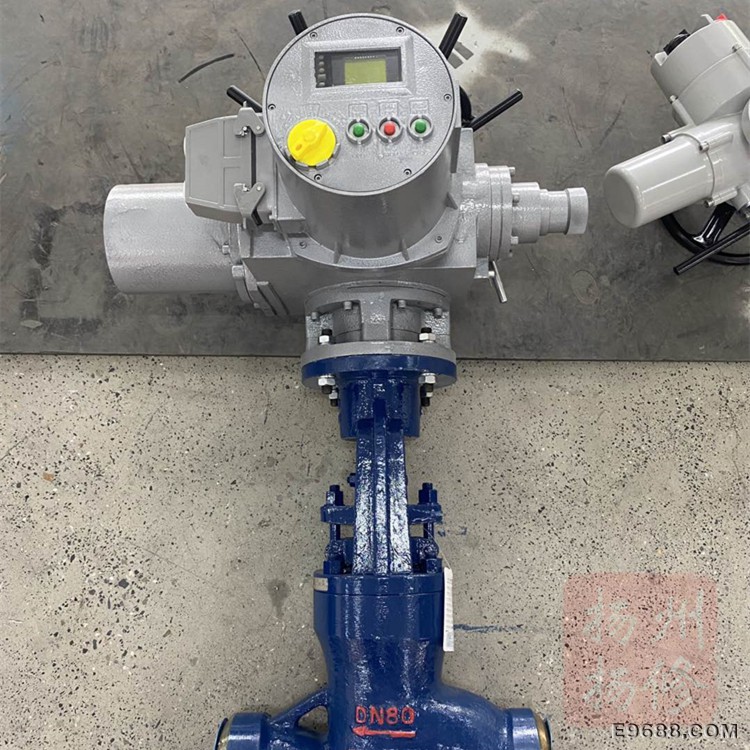

智能电动中高压截止阀J961Y配套F-2SA3032执行器；
高温高压电站截止阀适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。高温高压电站截止阀操作方式有：手动、齿轮传动、电动等。
【J961Y高温高压电站截止阀-执行标准】
设计与制造：ANSI B16.34 E101
结构长度：ANSI B16.10 E101
压力温度等级：ANSI B16.34 E101
试验与检验：API598 E101；
【J961Y高温高压电站截止阀-结构特点】
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
【J961Y高温高压电站截止阀-主要零件材料】
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
阀瓣 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
25Cr2MoV |
25Cr2MoV |
20Cr1Mo1V1A |
20Cr1Mo1V1A |
|
阀座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
|
密封环 |
增强柔性石墨 |
|||
|
填料 |
增强柔性石墨 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||
